デバッグモードの注意点

デバッグモードにしていると希に通信しようとしても「モデムが初期化できません」というようなエラーメッセージが表示され通信できない場合があります。

こういうときはデバッグモードを解除してから通信して下さい。

■通信エラー時に威力を発揮するデバッグモード

デバッグモードは元々ＭＯＲＥソフト開発のために用意されているものですが、このモードに入っている場合通信を行うと10円メール通信記録の中にインターネットへの接続状況の記録"PPP-log"や携帯電話と通信する場合の応答状況の記録"LogPDC"が作成されています。

上手く接続できないときはこれを見るとどこで問題となっているかが少しわかります。（実際はこれだけでは役に立たない場合が多いものです）

初出：1999/03/05　コミパル会議室　において「Takahashi」さん発見報告

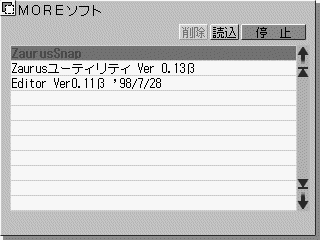

ＭＯＲＥソフトメニュー 　ＭＯＲＥインデックスの「ＭＯＲＥ追加・削除」ボタンにタッチしてこの画面を表示します。

　表示されたら、「機能」キーを押してから　D を押します。
デバッグボタン 　すると画面に「デバッガ１」「デバッガ２」ボタンが表示されます。

　この時このボタンにタッチしてはいけません。

デバッグモードの解除方法

　デバッグモードを解除するには電源を切り、電池蓋のロックを解除、数秒待ってから再度ロックします。（電池交換と同じ方法）

　この後、時刻設定画面が表示され、数分間「しばらくお待ち下さい」が表示された後通常の基本インデックス画面が表示されます。

　ＭＯＲＥソフトの画面にしてもデバッガボタンは表示されていないはずです。
通信記録 10円メール通信記録内

　デバッグモードの状態でインターネット接続などを行うと"PPP-Log"や"LogPDC"が作成されます。

　PPP-Logはインターネットプロバイダに対する接続、LogPDCは携帯電話の接続に関する情報が登録されています。

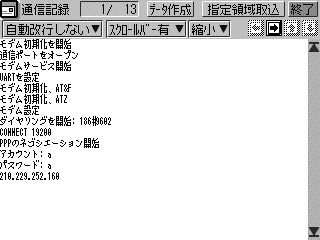

PPPログ PPP-Log

　ダイヤル動作、相手モデムとのコネクション、インターネット接続アカウントやパスワードの送信状況が記録されています。

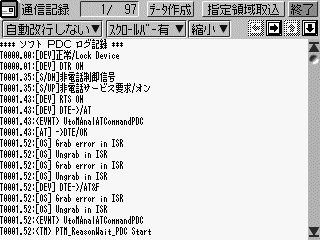

PDCログ LogPDC

　コミパルと携帯電話間のデータ送受信状況がモニタされています。　

・LogPDCの実際

#01;19990310 032647#02;LogPDC
###;
**** ソフト ＰＤＣ ログ記録 ***
T0000.00:[DEV]正常/Lock Device
T0000.00:[DEV] DTR ON
T0001.42:[DEV] RTS ON
T0001.43:[DEV] DTE->/AT
T0001.43:<EVNT> UtoMAnalATCommandPDC
T0001.43:[AT] ->DTE/OK
T0001.52:[OS] Grab error in ISR
T0001.52:[OS] Ungrab in ISR
T0001.52:[OS] Grab error in ISR
T0001.52:[OS] Ungrab in ISR
T0001.52:[DEV] DTE->/AT&F
T0001.52:[OS] Grab error in ISR
T0001.52:[OS] Ungrab in ISR
T0001.52:<EVNT> UtoMAnalATCommandPDC
T0001.52:<TM> PTM_ReasonWait_PDC Start
T0001.52:<MS> OffLine Command Mode
T0001.52:[AT] ->DTE/OK
T0001.60:[DEV] DTE->/AT
T0001.60:[OS] Grab error in ISR
T0001.60:[OS] Ungrab in ISR
T0001.60:<EVNT> UtoMAnalATCommandPDC
T0001.60:[AT] ->DTE/OK
T0001.68:[OS] Grab error in ISR
T0001.68:[OS] Ungrab in ISR
T0001.68:[OS] Grab error in ISR
T0001.68:[OS] Ungrab in ISR
T0001.68:[DEV] DTE->/ATE0
T0001.68:[OS] Grab error in ISR
T0001.68:[OS] Ungrab in ISR
T0001.68:<EVNT> UtoMAnalATCommandPDC
T0001.68:[AT] ->DTE/OK
T0001.76:[DEV] DTE->/AT
T0001.76:<EVNT> UtoMAnalATCommandPDC
T0001.76:[AT] ->DTE/OK
T0001.84:[DEV] DTE->/AT&K3%C2\N2
T0001.84:<EVNT> UtoMAnalATCommandPDC
T0001.84:[AT] ->DTE/OK
T0001.92:[DEV] DTE->/AT
T0001.92:<EVNT> UtoMAnalATCommandPDC
T0001.92:[AT] ->DTE/OK
T0002.00:[DEV] DTE->/AT^S1
T0002.00:<EVNT> UtoMAnalATCommandPDC
T0002.00:[AT] ->DTE/OK
T0002.08:[DEV] DTE->/ATS46?
T0002.08:<EVNT> UtoMAnalATCommandPDC
T0002.08:[AT] ->DTE/138
T0002.08:[AT] ->DTE/OK
T0002.14:[S/DN]非電話制御信号
T0002.14:[S/UP]非電話サービス要求/オン
T0002.16:[DEV] DTE->/ATD0120903405
T0002.16:<EVNT> UtoMAnalATCommandPDC
T0002.16:[S/UP]非電話サービス要求/オン
T0002.65:[S/DN]非電話サービス確認/オン
T0003.16:[S/DN]非電話サービス確認/オン
T0003.17:[S/UP]非電話サービス要求/オン
T0003.17:[S/UP]非電話サービス要求/オン
T0003.17:[S/UP]オフフック/開始
T0003.17:<TM> PTM_S7_PDC Start
T0003.17:[S/UP]発番号表示
T0003.17:[S/UP]ダイヤル
T0003.17:[S/UP]ダイアル完了
T0003.74:[S/DN]トーン/発信音
T0003.92:[S/DN]トーン/オフ
T0004.07:[S/DN]トーン/その他
T0004.78:[S/DN]トーン/オフ
T0005.83:[S/DN]ローミング表示
T0008.67:[S/DN]通話中表示オフ
T0014.68:[S/DN]非電話サービス確認/オン
T0014.68:<DEBUG> Set ARQ :
T0014.68:<EVUP> MtoQLinkOpenCallingPDC
T0014.68:[OS] Disable Timer in TimerDisable
T0014.68:[OS] Disable Timer in TimerDisable
T0014.68:[fastMan] LinkOpenCalling Req
T0014.69:[ResetFIFO] now reset isr.
T0014.69:[SyncRecvIsr] Recv small data dumm
T0014.72:[PMS] CD ON
T0014.72:[DEV]信号線変化/ CD->ON
T0014.96:[S/DN]非電話サービス確認/オン
T0015.08:[RecvXID] ReqXID(Digital connect)
T0015.08:<EVNT> QtoMLinkCompleteDDPDC
T0015.08:[S/UP]非電話サービス要求/オン
T0015.09:[AT] ->DTE/CONNECT 9600
T0015.09:<MS> OnLine Data Mode/ DD
T0015.37:[S/DN]非電話サービス確認/オン
T0018.18:<TM> PTM_EscWait_PDC Start
T0018.18:[DEV] Escape Code/ +
T0018.48:[DEV] Escape Code/ ++
T0018.78:<TM> PTM_S15_PDC Start
T0018.78:[DEV] Escape Code/ +++
T0019.76:[S/DN]非電話サービス確認/オフ
T0019.76:<EVUP> MtoQARQResetPDC
T0019.76:[S/UP]オンフック/終了
T0019.76:<TM> PTM_FlashDat_PDC Start
T0019.76:[PMS] CD OFF
T0019.76:[DEV]信号線変化/ CD->OFF
T0019.76:<TM> PTM_ReasonWait_PDC Start
T0019.76:[dataMan] Reset ARQ
T0019.76:[OS] Disable Timer in TimerDisable
T0019.76:[OS] Disable Timer in TimerDisable
T0019.78:[S/DN]通話中表示オン
T0019.79:<EVNT> TtoMS15PDC
T0019.79:[DEV] OnLine Command Mode
T0019.79:[AT] ->DTE/OK
T0019.81:[S/DN]待受
T0019.92:[S/DN]トーン/話中音
T0020.08:[S/DN]理由表示値 (CC)
T0020.10:[S/DN]トーン/オフ
T0020.27:[DEV] DTE->/AT
T0020.27:<EVNT> UtoMAnalATCommandPDC
T0020.27:[AT] ->DTE/OK
T0020.36:[DEV] DTE->/ATH0
T0020.36:<EVNT> UtoMAnalATCommandPDC
T0020.36:<TM> PTM_ReasonWait_PDC Start
T0020.36:<MS> OffLine Command Mode
T0020.36:[AT] ->DTE/OK
T0020.37:[S/DN]料金通知
T0020.40:[DEV]強制ＤＴＲオフ/ UnLock
T0020.59:[S/DN]理由表示値 (RT)
T0021.18:[S/DN]待受
T0022.39:[DEV]開始/Unlock Device
