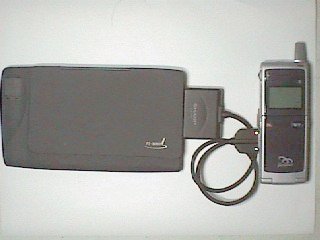

接続しているＰＨＳは３２Ｋパルディオ３１２Ｓです。

やや問題なのは、CE-150TSのようなロックパーツがないため上下逆にしても差し込めてしまうという点と引っ張れば抜けてしまうという点です。（コネクタの摩擦で保持しているので劣化したときには多分抜けやすくなるのでは？）

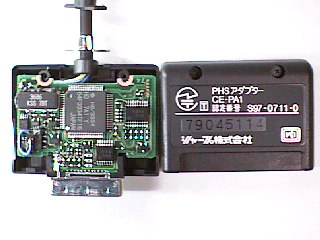

この状態で見えるのが日立のH8というワンチップＣＰＵとクロックパーツです。

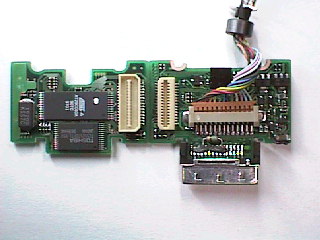

右側が上の画像で見える基盤の裏側になります。

左側にはフラッシュメモリ、バッファメモリ、インタフェースIC等が搭載されています。

ケーブルの途中に見える黒いパーツはノイズ防止のためのフェライトリングです。

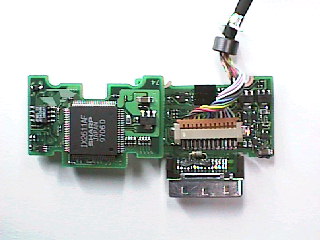

シャープオリジナルＩＣが搭載されています。

そのためか、基盤上にジャンパ線が見られます。

解剖その１左側画像の左下にはジャンパ線、解剖その３でオプションポート１５用コネクタの部分抵抗が接続されています。

この抵抗はＣＴＳとＤＳＲを接続しているのではないかと考えています。

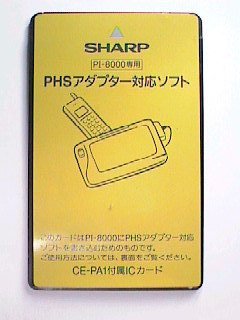

このカードを差し込むと内部のファームウェアが書き換えられてPIAFS対応になります。

書き換え後に変わった点は、NIFTYのPIAFS対応アクセスポイント用の接続手順であるROAD7に対応したことと、PTE接続の場合にPTE用電話番号を通常の接続左記番号の前につける機能が増えました。

こちらのカードは１回使うと不要なので解剖してみました。
