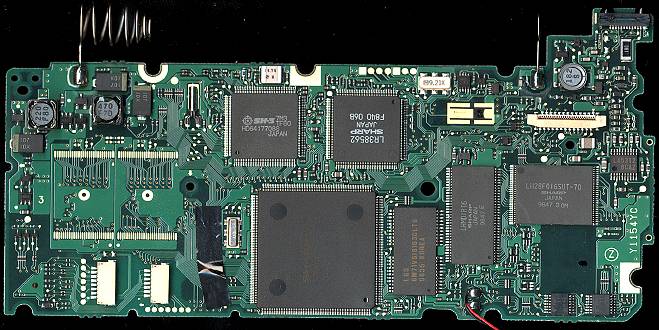

■コミパルの基板
最近のザウルス(MIシリーズ）では内部基板が２枚以上の構成になることがありますが、コミパルではシンプルな１枚基板構成です。
表？側がキーボード用のパターン、裏側に部品が実装されています。
部品に関してはほとんどのものがザウルスシリーズで見慣れた物です。
|
・LSI詳細
 |
ＣＰＵ MIシリーズと同じ ＳＨ3 7708S コミパル搭載機能の動作の軽さから見てクロックは60MHz近辺のはず。 |
 |
LR38562 詳細不明ですが、キーボード周りの制御をしているような気がします。 もしかするとフォントROMかもしれません(^^? |
 |
SC782001FP MIシリーズにも登載されているLSIで、液晶コントローラ、シリアルコントローラ的な機能のようです。 |
 |
LHMDIRT6 多分ファームウェアを格納したフラッシュROMだと思います。 |
 |
LH28F016SUT これもパワザウに登載されていました。 16Mbitフラッシュメモリです。 |
 |
LGS GM71VS18163CLT6 2MBのDRAMです。 |
