スクロールボタン

■光学式ではなかったスクロールボタン

アイクルーズが発表される前にシャープさんが「光学式ポインティングデバイス」を発売していたので、これを登載しているのだとずっと思っていましたが、実際はキーボードと同じようなゴム接点を利用したものでした。

こういうものなのね(^^:

☆各画像をクリックすると拡大画像などを見ることができます

	カーソルボタンの位置関係カーソルボタンは別基板となっています。
	電源ボタンなど電源ボタンなどはパーツ単にはめ込まれているだけです。　ＴＶのリモコンなどと同じような構造です。

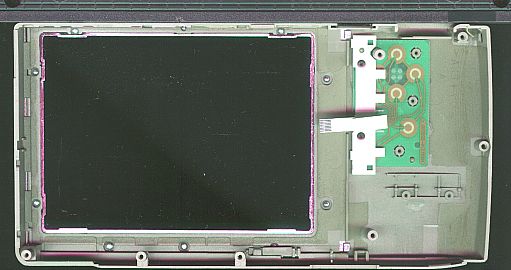

	カーソルボタンが取り付けられている様子上部筐体内側から見るとこのように取り付けられています。

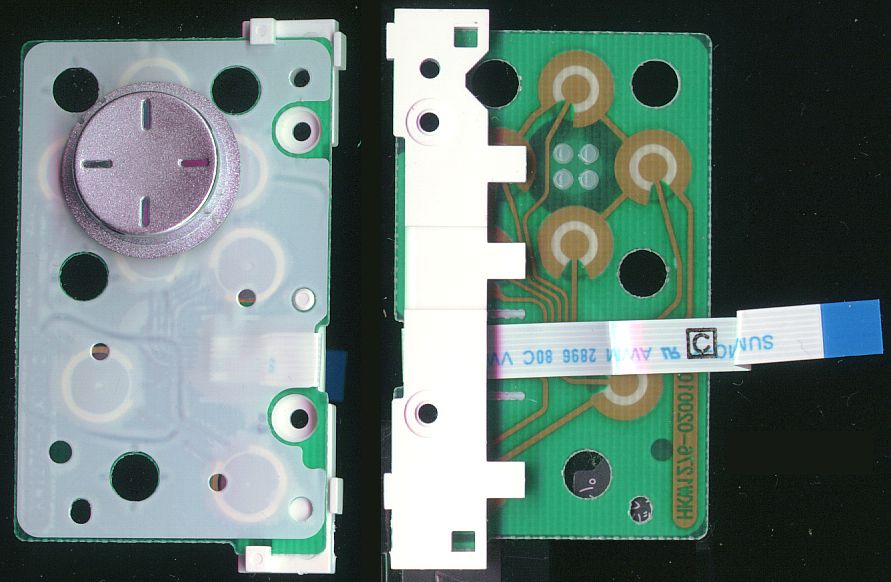

	スクロールボタンアッセンブリこのようになっています。　上面図の白いビニールは接着されていて簡単には剥がせません。　この下に「電源」などのボタンに対応した接点があります。また、カーソルボタンは外れません。　基板裏側でカーソルボタンから伸びるプラスチックパーツが溶融接着されています。
