■小型化された電源

パワーザウルスのバッテリはカラーザウルスに比べて小型化されています。

今回は乾電池を使った補助電源作成に向けて各種の電圧調査などをしてみました。

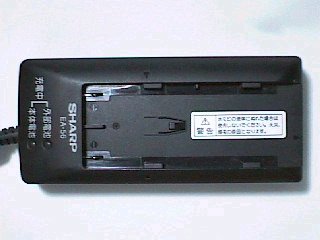

EA56外観 EA-56外観

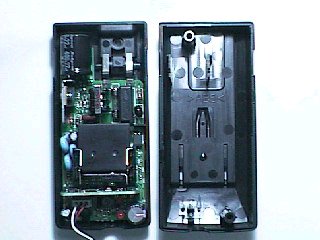

EA56展開 EA-56筐体展開

噛み合わせがきつくて開きにくい筐体でした。

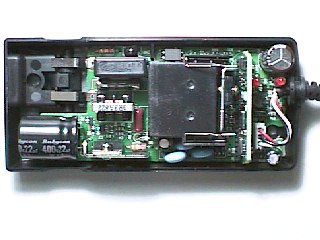

EA56基板 電源制御基板

AC->DCへの整流回路、定電圧回路、低電流回路、バッテリ監視機構などがコンパクトにまとめられています。
EA55基板 カラーザウルス用電源の基板

回路構成を見るとカラーザウルスもパワーザウルスもほぼ一緒のようです。

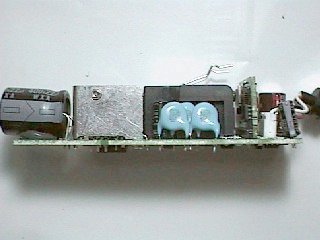

ＥＡ５６基板横 電源基板を横から見る

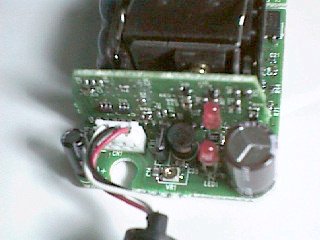

EA56コネクタ コネクタ部分

黒がグラウンドのようで赤が8.6V程度の本体用電圧を供給する物、白がバッテリ充電用の電圧を供給するもののようです。
